探火管式滅火裝置,是一套簡單、低成本且高度可靠的獨立自動探火、滅火系統。該類滅火裝置采用柔性可彎曲的探火管作為火災的探測報警部件,同時這種探火管還可以兼作滅火劑的輸送及噴放管道。柔性的探火管可以很方便地布置到每一個潛在的著火源的更近處,一旦發生火災,探火管受熱破裂失壓,啟動滅火裝置容器閥,滅火劑通過探火管在破口處(即需實施滅火的部位)噴射滅火劑實施滅火。
探火管式滅火裝置的更大特點是:一,不需要電源以及傳統的火災報警控制部件,從而降低成本及安裝難度,也大大提高了滅火裝置的可靠性,避免了電控報警部件的誤動作。二,傳統固定滅火系統只對整體防護空間進行火災探測,不論火的大小對整個空間實施滅火,從而造成探測響應時間慢,滅火劑大量浪費的情況。探火管可以鋪設到可能著火的設備、儀器內部,可以更快時間探測火災,以更快速度對只著火的部位實施點對點滅火,從而響應時間更快,滅火劑用量更省。
從上述探火管式滅火裝置的兩大特點來看,它在提高滅火效率,節約成本以及環保方面是目前氣體滅火裝置中科學的滅火方式。
作為一種新型的探火管式滅火裝置,它解決了困擾消防行業已久的對電器設備、控制箱、配電板等易發生火患的空間的防火問題。在國內外已廣泛應用于電廠、通訊、廣電、石化、鐵路等系統。
二、應用范圍
1、適于撲救下列場所火災
l 廣播電視發射塔內的微波機房、分米波機房、米波機房、變配電室和不間斷電源室;
l 通訊系統的程控交換機房、機房、基站、控制室和信令轉接點室;
l 鐵路、地鐵高低壓配電箱,通訊設備間;
l 艦船動力室和控制通訊中心;
l 發電廠的控制室、電子設備間、計算機房、繼電器室、變配電間;電纜交叉、密集及中間接頭等部位;
l 變配電柜、電梯控制柜、帶槽盒的電線電纜槽或橋架;
l 其他場所相對密閉外殼的特殊或重要的機柜設備。
l 適合無人值守但需重點保護的設備和場所。
1、探火管式滅火裝置具有如下特點:
1.1 報警、滅火合一,探測反應時間快,點對點滅火,迅速將火患撲滅在萌芽狀態,有效降低火災帶來的經濟損失;
1.2 該裝置無需電源,不受振動或沖撞而影響操作功能;不因油、灰塵、煙的影響而導致探火功能的減弱及誤報警;
1.3 探火管具有柔性,不受任何位置的影響,可伸進各種狹小和復雜易燃空間或設備中,該特點彌補了現有消防產品不能撲滅此類火源的缺陷;
1.4 將傳統大空間全淹沒滅火改為針對潛在著火點的局部全淹沒或局部滅火方式,距離被保護物最近,滅火效率高,費用低廉;
1.5 滅火劑用量較傳統方式降低80%以上,使用更加環保,無二次污染,對人員更加安全;
1.6 最適合無人值守但需重點保護的設備和場所;
1.7 該裝置由于不用任何電源,其運行不受電磁、濕熱、粉塵等干擾,對各類電器設備的保護更加安全可靠;
1.8 設計簡單,安裝簡便,不占用戶的有限空間,無需另外設置氣瓶間,投資成本低。
2、探火管式滅火裝置與傳統滅火系統的比較:
對比項目 | 傳統氣體滅火系統 | 探火管式探火滅火裝置 |
防護對象 | 較大的封閉空間作為防護區。如將整個房間、電纜夾層等作為防護區,無法解決設備內部火患 | 較大空間內有封閉外殼相對密閉、空間體積較小的設備如變配電柜、通訊機柜、電纜槽盒等作為防護區 |
施工安裝
| 施工復雜,工期長 | 安裝簡便,工期短 |
管路、管線復雜 | 管線簡單,布裝方便 | |
須設專用儲瓶間 | 無需儲瓶間 | |
感溫、感煙探測器一般設置在房間頂板 (或吊頂)下,距火災危險部位較遠 | 無需專門的煙、溫感探測器,感溫探測器(探火管)布置在設備或箱體內,靠近火災危險部位 | |
無法伸進窄小空間,形成防護 空白 | 可伸進各種窄小和復雜易燃的空間或設備中 | |
必須在新建時完成,后期改造困難,容易造成破壞 | 在設備正常工作狀態下安裝對外部環境不產生影響 | |
維護運行 | 需要專用消防電源 | 無電源、全自動操作 |
因有電子部件,常因油煙、灰塵、電磁干擾等影響而導致誤報 | 探火管為非金屬軟管,不受油煙、灰塵、電磁干擾等影響,不會產生誤報 | |
電器部件易受震動、沖撞而影響操作功能 | 沒有電器部件 | |
系統復雜,需專業技術人員維護 | 系統維護簡便 | |
安全性能 | 針對房 間 ( 較大防 護區 )的全淹 沒 式 設計,滅火劑用量大,釋放時必需人員疏散 | 只針對被保護設備的全淹沒式設計,釋放氣體對人員影響極小,無需人員緊急疏散 |
滅火劑的用量大, 易對環境產生污染 | 滅火劑的用量少,環境污染小 | |
滅火有效性
| 火從被保護的設備中蔓延出來,由安裝在房間里的火災探測器接收到兩個獨立的火災信號后延時30 秒才自動啟動滅火系統,滅火速度慢 | 將探火管布置在易發生火災的電子、電氣設備內,探測到火源后即刻釋放滅火劑滅火,,滅火劑釋放更及時、準確, 滅火速度快 |
滅火劑噴出后擴散到防護區而沒有將滅火劑直接噴到發生火災的設備內,滅火的針對性不強 | 將滅火劑直接噴到火源部位,系統反應準確,滅火的針對性強 | |
造 價 | 系統復雜,需設專用儲瓶間,工程造價和維護成本高 | 系統簡單,無需儲瓶間,大大降低了工程造價和維護成本 |
滅火劑的用量大,滅火的成本高 | 滅火劑的用量小,滅火的成本低 | |
滅火介質 | 二氧化碳、七氟丙烷、超細干粉等 | 二氧化碳、七氟丙烷、超細干粉等 |
表1 探火管主要參數
外徑 | 內 徑 | 壁 厚 | 熔 化 點 溫 度 |
?6.0mm | ?4.0mm | 1.0mm±0.1mm | 170℃±10℃ |
表2 裝置技術參數
裝置類型 | 裝置釋放型式 | 公稱工作壓力 | 最大工作壓力 | 工作溫度范圍 | 單位容積所需滅火劑的最小量 | 探火管最大長度 | 釋放管最大長度 | 最大裝量系數 |
二氧化碳 探火管式滅火裝置 | 間接式 | 5.7 MPa | 12.4MPa | (0~50)℃ | 1.5 Kg/m3 | 20 m | 12 m | 0.6kg/L |
七氟丙烷 探火管式滅火裝置 | 直接式 | 2.5 MPa | 4.2 MPa | (0~50)℃ | 0.7 Kg/m3 | 20 m | --- | 1.15 kg/L |
超細干粉 探火管式滅火裝置 | 間接式 | 1.6MPa | 1.8MPa | (-20~50)℃ | 0.15 Kg/m3 | 20 m | 12 m | 0.7kg/L |
表3 裝置類型及型號
裝置類型 | 型號 | 滅火劑充裝量 (Kg) | 有效保護 范圍 (m3) | 探火管最大長度 | 釋放管最大長度 | 系統類型 |

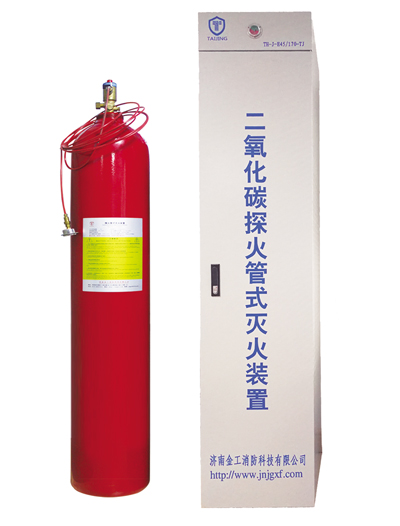

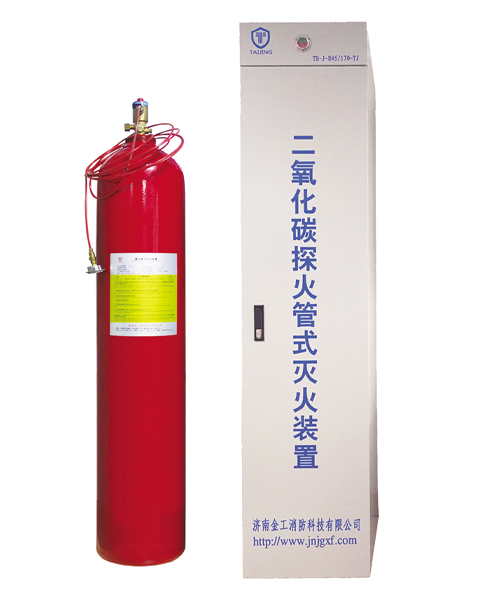

二氧化碳探火管式滅火裝置 | TH-J-E-45/170-TJ | 45 | 22.5 | 20 | 12 | 間接式 |

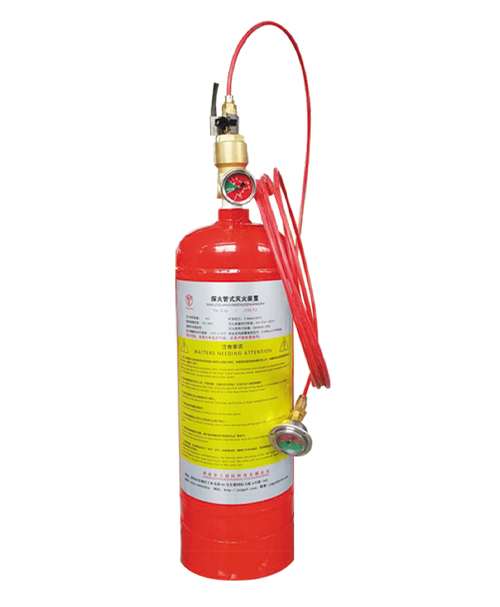

七氟丙烷探火管式滅火裝置 | TH-Z-Q-3/2.5/170-TJ
| 3 | 5.4 | 20 |
| 直接式 |

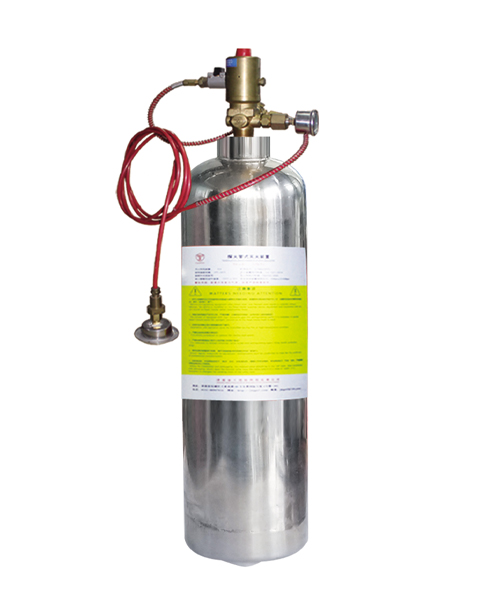

超細干粉探火管式滅火裝置 | TH-J-E-3/1.6/170-TJ | 3 | 20 | 20 | 12 | 間接式 |
以上型號不能滿足用戶要求時,請與我公司洽談協商。
